PRODUCT OVERVIEW

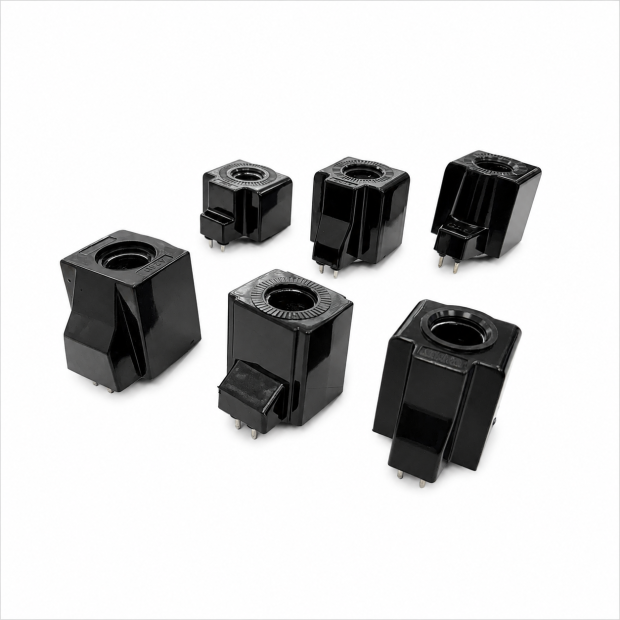

2分開關型電磁閥用交流線圈
2分開關型電磁閥用交流線圈，採用 H 級（180°C）耐溫漆包銅線與 BMC 不飽和聚酯樹脂封裝，具備優異的耐熱性、耐酸鹼性與尺寸穩定性。產品符合多項電氣安全與絕緣測試規範，可提供穩定的電磁性能。
接線座型線圈
本款交流線圈（PIN Type）搭配端子箱（Terminal Box）組裝設計，兼顧高精密製造的結構性能。產品符合 RoHS 與 REACH 歐盟環保規範，兼具可靠品質、耐用性與國際市場需求。
高品質電磁性能
透過優化繞線密度與磁路效益，大幅度抑制通電後的熱累積，即使在額定電壓 110%V 長時間運轉下，溫升值仍穩定控制在 140K 以下，有效防止線圈因過熱劣化而燒毀。
TECHNICAL SPECIFICATIONS
技術規格表
本公司落實 100% 出廠全檢。以下為 2分開關型電磁閥用交流線圈（接線盒型）之完整電氣安全規範與電氣特性參數：
| 項目 | 測試條件 | 規範值 |
|---|---|---|
| 耐電壓 (Withstand Voltage) | AC 1800V / 1sec | 漏電流 10mA 以下 |
| 絕緣阻抗 (Insulation Resistance) | DC 500V / 3sec | 阻抗值 50MΩ 以上 |
| 層間絕緣 (Layer Short Insulation) | AC 2000V / 1sec | 積差比 8% 以下 |
| 標準電阻值 (Resistance) | @20°C | 依客戶標準 ± 5% |
| 額定電流 (Rated Current) | 額定電壓 100%V | 依客戶標準 ± 10% |
| 消耗功率 (Consumption Wattage) | 額定電壓 100%V | 依客戶標準 ± 10% |
| 電磁吸引力 (Solenoid Force) | 額定電壓 90%V / 60HZ | 依客戶標準 |
| 容許溫升值 (Temperature Rise) | 額定電壓 110%V / 50HZ，連續通電4小時 | 溫升值 140K 以下 |
值得信賴的電磁鐵合作夥伴
無論是電磁閥線圈、磁動鐵芯或油空壓零組件，頌德精機提供專業 OEM／ODM 製造與技術諮詢，歡迎來圖、來樣洽詢。
